معلمة المنتج
|
اختبارالعنصر |
المؤشر |
|
الطاقة |
100 واط |
|
طاقة الخرج (ديسيبل مللي واط) |
50 ديسيبل مللي واط |
|
تأخير المجموعة داخل النطاق |
|
|
الكسب |
45±1.0 (إدخال خارجي 5 ديسيبل مللي واط، خرج مضخم الطاقة 50 ديسيبل مللي واط) |
|
التقلب داخل النطاق (ديسيبل) |
<2.5 (قيمة الذروة إلى الذروة) |
|
نسبة الموجة الدائمة لجهد الدخل |
<1.35 |
|
نسبة الموجة الدائمة لجهد الخرج |
|
|
جهد الإمداد نموذجي |
+30Vdc النطاق: 28-36V |
|
تيار الإمداد |
7 أمبير |
|

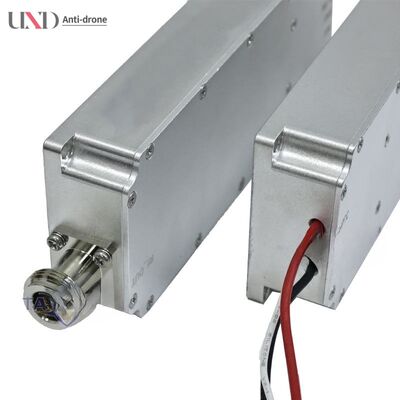

موصل الترددات اللاسلكية للإخراج |
N-50KFD |
|
الحجم |
170x77x25mm (باستثناء الموصلات) |
|
مصدر إشارة الإدخال |
مصدر إشارة كاسحة تعديل عالي الكفاءة مدمج، والذي يمكن توصيله أيضًا بمصادر خارجية |
|
1 مقبس ذكر 7W2 2 مكثفات مرور (من الأعلى إلى الأسفل) |

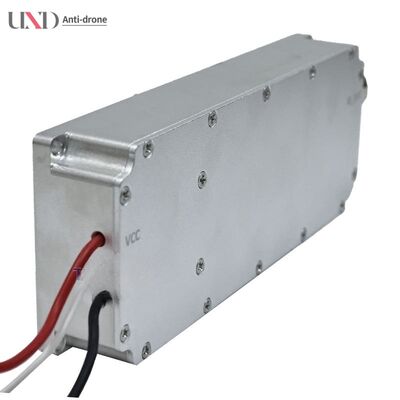

1: Al هو مدخل طاقة 30 فولت، و A2 هو GND؛ 2: الدبوس الأول من 7W2 هو تمكين مضخم الطاقة PA_SW؛ 3: المكثف ذو القلب العلوي هو SRC_SW (مفتاح مصدر الإشارة الداخلي)، مرتفع التشغيل، منخفض الإيقاف؛ 4: مكثف المرور أدناه هو PS_SW (مفتاح المصدر الداخلي والخارجي)، مرتفع: مصدر خارجي؛ منخفض: مصدر مدمج؛ |
