يعمل رادار سلسلة U501 في النطاق C و يستخدم تكنولوجيا المصفوفة النشطة الرقمية بالكاملالرقمية T / R (الإرسال / الاستقبال)، DBF (تشكيل شعاع رقمي) ، وتصميم متكامل للتناظرية الرقمية لأداء متفوق.

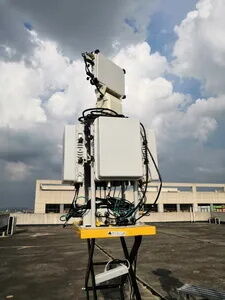

يتكون هذا النظام من مجموعة رادار وصندوق تحكم التوزيع، يوفر الكشف والتحذير وإشارة الهدف للسفن المتحركة في المناطق البحرية.معلومات مسار دقيقة لتطبيقات المراقبة البحرية.
| البند | المواصفات |
|---|---|
| وضع العمل | المصفوفة المرحلية + دوبلر النبض |
| تواتر العمل | النطاق C (5 نقاط تردد عمل) |
| أقصى نطاق للكشف | 5.0km (5m~10m قارب صيد) |
| الحد الأدنى لمدى الكشف | ≤100 متر |

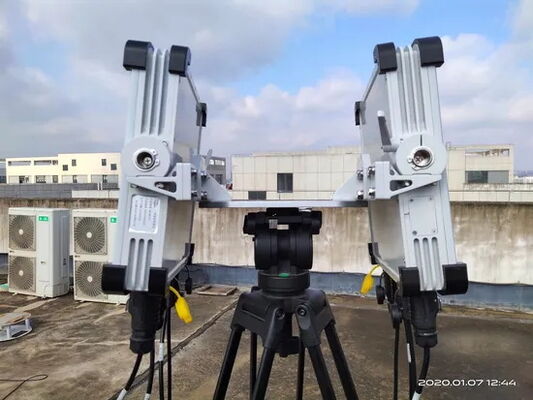

| تغطية الأزيموث | ≥ 90 درجة (لوحة واحدة) / 180 درجة (لوحات مزدوجة) |
| تغطية الارتفاع | 18 درجة |
| دقة المسافة | ≤10m |
| دقة الأزيموث | ≤1.0 درجة |
| سرعة الكشف عن الهدف | 0.5m/s - 30m/s |
| دقة السرعة | ≤0.2m/s |
| معدل البيانات | ≥ 1 مرة/ثانية |
| الوزن الصافي | لوحة رادار واحدة: ≤4.0kg صندوق تحكم التوزيع: ≤2.5kg |
| استهلاك الطاقة | ≤ 85 واط (لوحة واحدة) |
| إمدادات الطاقة | AC200V ~ 240V |
| واجهة | RJ45 / 1-قناة 100 MB Ethernet (بروتوكول UDP) |
| البعد | لوحة رادار واحدة: 324mm*298mm*86mm صندوق تحكم التوزيع: 265mm*230mm*75mm |
| درجة حرارة العمل | -40 درجة مئوية ~ +55 درجة مئوية |
| الموثوقية والصيانة | MTBCF: ≥ 20000h و MTTR: ≤ 0.5h |
| بيئة العمل | مقاومة للمطر؛ منع الغبار؛ منع الرمل؛ مقاومة للرطوبة، والعفن والملح |
