تشخیص و مکان‌یابی پهپاد ثابت و ضد اقدام

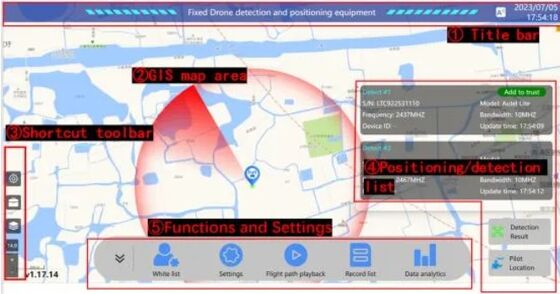

1.1 معرفی رابط اصلی

رابط اصلی سیستم شامل 5 ناحیه کاری است:

نوار عنوان  GIS  نوار ابزار میانبر  فهرست مکان‌یابی/تشخیص

ویژگی‌ها و تنظیمات

تشخیص و مکان‌یابی سیگنال پهپاد ثابت 100 مگاهرتز-6000 مگاهرتز در 10 کیلومتر با سیستم ضد اقدام خودکار 3 کیلومتر

شکل  راهنمای رابط اصلی سیستم

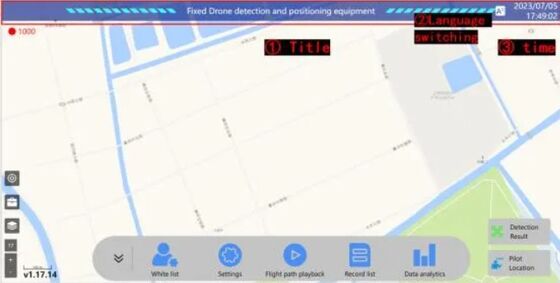

1.2 نوار عنوان سیستم

فضای کاری شامل لوگو، عنوان، دکمه‌های عملکرد تغییر زبان و نمایش زمان سیستم است. لوگو و عنوان را می‌توان در تنظیمات سیستم سفارشی کرد.

تشخیص و مکان‌یابی سیگنال پهپاد ثابت 100 مگاهرتز-6000 مگاهرتز در 10 کیلومتر باضد اقدام سیستم 3 کیلومتر

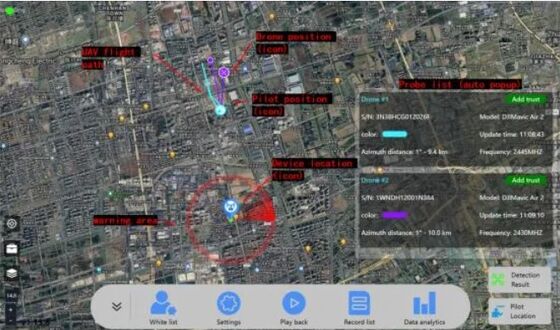

1.3 ناحیه نقشه GIS

این ناحیه، ناحیه مرکزی کل سیستم است و نقشه اطلاعاتی مانند مکان تجهیزات، منطقه هشدار، موقعیت خلبان، موقعیت پهپاد و مسیر پرواز پهپاد را نمایش می‌دهد.

تشخیص و مکان‌یابی سیگنال پهپاد ثابت 100 مگاهرتز-6000 مگاهرتز در 10 کیلومتر باضد اقدام سیستم 3 کیلومتر

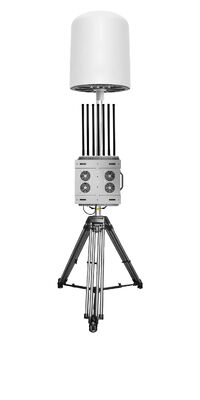

2، تصاویر و ترکیب محصول

این محصول عمدتاً از پنج قسمت تشکیل شده است: میزبان دستگاه، سه‌پایه، کابل برق،ضد اقدامدستگاه و براکت.
    3، پارامتر عملکرد

1. نظارت بر پهپاد: قادر به دریافت اطلاعاتی مانند شماره سریال، مدل، موقعیت (طول و عرض جغرافیایی، سمت)، سرعت، ارتفاع، نقطه برخاست، نقطه بازگشت، مسیر، موقعیت کنترل از راه دور (طول و عرض جغرافیایی، سمت) و غیره از وسایل نقلیه هوایی بدون سرنشین در محدوده نظارت.

2. شناسایی شناسه منحصر به فرد: شناسایی شماره سریال منحصر به فرد پهپاد و تأیید اطلاعات هویتی منحصر به فرد آن.

3. موقعیت‌یابی پهپاد: اطلاعات موقعیت پهپاد قابل موقعیت‌یابی، نمایش بی‌درنگ موقعیت پهپاد (طول و عرض جغرافیایی)، اطلاعات سمت و اطلاعات فاصله (فاصله پهپاد نسبت به مکان دستگاه).

4. موقعیت‌یابی دست پرواز: اطلاعات موقعیت خلبان قابل موقعیت‌یابی، نمایش بی‌درنگ موقعیت خلبان (کنترل از راه دور) (طول و عرض جغرافیایی)، اطلاعات سمت، اطلاعات فاصله (فاصله خلبان نسبت به موقعیت دستگاه).

5. ردیابی مسیر چند هدف: قادر به مکان‌یابی و ردیابی دسته‌های پهپاد، در حالی که مسیرهای پرواز چند پهپاد را نمایش می‌دهد.

6. فهرست سیاه و سفید: قابل تشخیص بین پهپادهای تعاونی و غیرتعاونی، بدون هشدار ارائه شده توسط دستگاه هنگام تشخیص پهپادهای تعاونی و برچسب‌گذاری اعتماد برای پهپادهای تعاونی.

7. هشدار نفوذ: هنگامی که دستگاه نفوذ پهپاد را تشخیص می‌دهد، یک هشدار صوتی یا تصویری صادر می‌کند.

8. پخش مسیر: پشتیبانی از پخش مسیر پرواز پهپاد و کمک به پرسنل امنیتی در تجزیه و تحلیل داده‌های تاریخی پرواز پهپاد.

9. ثبت تشخیص: فهرست ثبت تشخیص می‌تواند سوابق تشخیص تاریخی را حفظ کند، از جمله اطلاعات چند بعدی مانند شماره سریال پهپاد، مدل، فرکانس و غیره.

10. تجزیه و تحلیل تجسم داده‌ها و اطلاعات: پشتیبانی از تشخیص پهپاد و تجزیه و تحلیل آماری داده‌های پرواز، که می‌تواند از طریق نمودار حرارتی، نمودار خطی و سایر آیکون‌های بصری ارائه شود.

11. نقشه الکترونیکی: تغییر نقشه الکترونیکی، از جمله Gaode، Bing، Baidu، Google و غیره.

12. شبکه چند واحدی: دستگاه‌ها را می‌توان از طریق شبکه‌سازی به پلتفرم کنترل پشتیبان متصل کرد و شبکه چند واحدی می‌تواند نیازهای پوشش منطقه وسیع را برآورده کند؛

13. بازرسی و پیوند ضربه: قادر به همکاری با ضد اقدامات یا دستگاه‌های فریب برای ضربه زدن به پهپادها؛

14. شبکه‌سازی چند دستگاه: تجهیزات را می‌توان با تجهیزات TDOA شبکه‌بندی کرد تا پهپادها را تشخیص داده و مکان‌یابی کند، و دقت و وسعت موقعیت‌یابی را بهبود بخشد.
