Çok fonksiyonel maliyetli hava gözetimi radarı

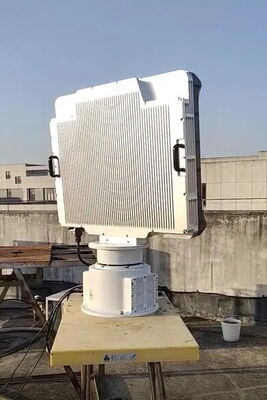

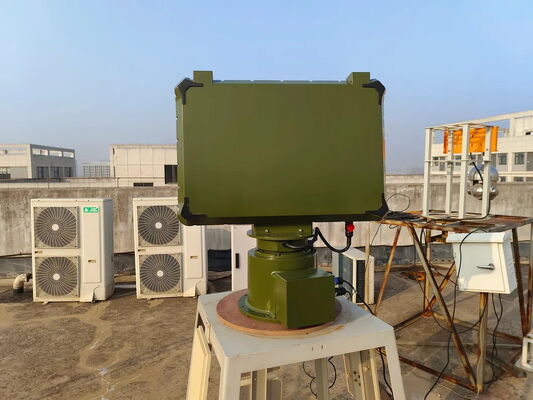

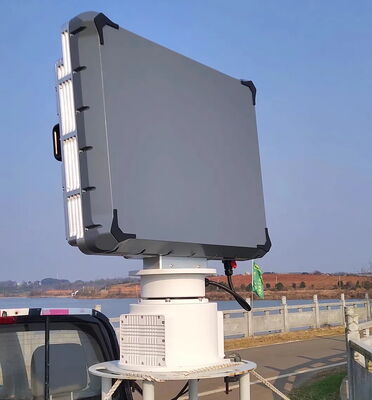

U216-1S hava gözetimi radarı S bantında çalışır ve gelişmiş dijital aktif fazlı dizi teknolojisini kullanır.hassas mühendislik ve uyarlanabilir hareketli hedef algınının entegre uygulaması, dijital T / R (gönder / al) ve DBF (dijital ışın biçimlendirme) teknolojileri, bu radar istikrarlı algılama performansı, yüksek hassasiyet ve uygun maliyetli operasyon sağlar.Yerden hareket eden hedef tespit sistemi olarak hizmet eder., kritik güvenlik alanlarını izlemek için gerçek zamanlı, doğru ve sürekli hedef bilgileri sağlar.
Teknik Önemli Noktalar
- Tümü dijital aktif fazlı dizi teknolojisi sistemi, DBF alıcı ve aktarıcı teknolojisi ile
- Dijital T/R teknolojisi ve son derece entegre RF ve dijital tasarım
- Adaptatif hareketli hedef algılama ve Doppler karışıklığı bastırma
- Yerden hareket eden hedefler için stabilizasyon izleme teknolojisi
Temel Özellikler
Gelişmiş Teknoloji
U216-1S radarı, azimutta esnek, hızlı ışın gösterimi için inersi olmadan elektrik taramasını sağlayan tek boyutlu faz taraması ile fazlı bir dizi sistemi kullanır.Genel performansı optimize etmek için farklı bölgeler için özelleştirilmiş algılama şemaları ile eşit olmayan algılamayı desteklerYazılım tabanlı radar tasarımı güçlü genişletilebilirlik ve çevrimiçi yükseltme yeteneği sunar.
Mükemmel Toprak Hareketli Hedef Bulma
Aşamalı dizi teknolojisine dayalı Doppler filtreleme sistemi ile donatılmış olan U216-1S, anten tarama modülasyonundan kaynaklanan karmaşıklık spektrumu yayılmasını ortadan kaldırır.Gelişmiş karmaşıklık bastırma yeteneği ile uzun vadeli çevrimiçi yapılandırmayı destekler, bu nedenle, yoğun bir karışıklık ortamında düşük hızda hareket eden hedefleri tespit etmek ve takip etmek için idealdir.
Yüksek Güvenilirlik
Mekanik dönen bileşenler olmadan, U216-1S mekanik ve elektrik sistemleriyle ilgili arızaları ortadan kaldırır ve daha yüksek operasyonel güvenilirliği sağlar.Bu fazlı radar çoklu paralel kanallarla çalışıyor., bazı kanallar arızalansa bile işlevselliği korur ve böylece görevin güvenilirliğini artırır.
Basit Kurulum ve Çalışma
Modüler tasarım, çeşitli kurulum koşullarına uyarlanabilir, dönen eklemler olmadan kolay kurulum için basit bir yapıya sahiptir.Radar dizisi arayüzü sadece güç ve ağ bağlantıları ile kolaylaştırılmıştırHedef konumu ve özellik bilgileri, kullanıcı dostu, sezgisel ve öğrenilmesi kolay bir terminal yazılımı aracılığıyla görüntülenir.
Teknik özellikler
| Ürün |
Spesifikasyon |
| Çalışma Sistemi |
Aşamalı dizi sistemi (Azimuth faz süpürü) |
| Çalışma Modu |
Nabız doppler |
| Çalışma sıklığı |
S bandı (5 çalışma frekans noktası) |
| Maksimum algılama menzili |
4-6 km (Drones RCS≈0.01 metrekare) |
| Minimum algılama menzili |
≤ 100m |
| Bulma aralığı |
Azimut kapsamı: 360°
Yükseklik kapsamı: 40° |
| Bulma Hızı |
0.5m/s ~ 45m/s |
| Ölçüm Doğruluğu |
Aralık doğruluğu: ≤ 10m
Azimut doğruluğu: ≤ 1,0°
Hız doğruluğu: ≤ 0,5m/s - 45m/s |
| Veri oranı |
Arama: ≤ 2 saniye |
| Veri Arayüzü |
RJ45, UDP |
| Güç kaynağı |
AC 220V |
| Güç tüketimi |
≤ 200W |
| Çalışma ortamı |
Çalışma sıcaklığı: -40oC ~ +55oC
Depolama sıcaklığı: -45oC ~ +65oC
Su geçirmezlik derecesi: IP66 minimum |
| Boyut |
782mm * 549mm * 198mm (Anten) |
| Ağırlık |
≤ 60kg (PTZ dahil) |
Not:Algılama menzil koşulları, radyal hızı 0,5m/s'den az olmayan yayalar veya araçlar (gemi) için geçerlidir, yanlış alarm olasılığı 10-6 ve algılama olasılığı 0'dur.8.
