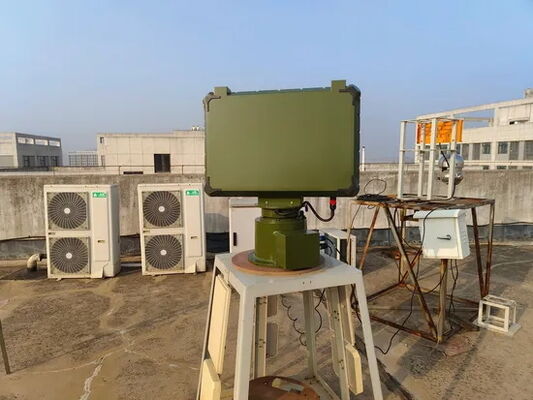

Name: Sバンド周波数空中監視レーダー 4~6km検出範囲とドローン検出のための360°アジムスカバー
Brand: Xian Unuodi Intelligent Technology Co., Ltd.
SKU: U 216SR-1S5K-3D
Availability: InStock

特徴ギャラリー製品の説明今雑談しなさい

特徴

仕様

検出速度: 0.5m/s～45m/s

最大検出範囲: 4～6km (ドローンRCS≈0.01平方メートル)

作業モード: パルスドップラー

電源: AC 220V

重さ: ≤ 60kg (PTZを含む)

寸法: 782mm × 549mm × 198mm (アンテナ)

ハイライト:

4〜6kmの検出範囲空中監視レーダー

S バンド周波数フェーズドアレイレーダー

360°方位カバードローン検知レーダー

基本情報

起源の場所: 中国

ブランド名: UND

モデル番号: U 216SR-1S5K-3D

お支払配送条件

受渡し時間: 5～8日

支払条件: T/T

供給の能力: 100

ギャラリー

Sバンド周波数空中監視レーダー 4~6km検出範囲とドローン検出のための360°アジムスカバー

製品の説明

UAV防衛セキュリティ空中監視レーダー

モデル: U 216-1SR-1S5K-3D / Sバンド

U216-1SレーダーはSバンドで動作し、高度なデジタルアクティブフェーズドアレイシステム技術を利用しています。モジュール設計、精密設計、適応型移動目標検出、デジタルT/R（送受信）、DBF（デジタルビームフォーミング）、およびアナログ-デジタル統合設計を統合的に適用することにより、このレーダーは安定した検出性能、高精度、および費用対効果を実現します。これは、主要エリアを監視し、警戒と位置表示を提供し、リアルタイムで正確かつ継続的な目標情報を監視システムに提供できる、優れた地上移動目標検出レーダーとして機能します。

技術的なハイライト

送受信DBF技術を備えたオールデジタルアクティブフェーズドアレイ技術システム
デジタルT/R技術と高度に統合されたRFおよびデジタル統合設計
適応型移動目標検出とドップラークラッター抑制
地上移動目標の安定化追跡技術

主な特徴

高度な技術

U216-1Sレーダーは、一次元位相スイープを備えたフェーズドアレイシステムを採用しており、慣性なしで柔軟かつ高速なビームポインティングのために方位角で電気的走査を実行します。さまざまな領域に対して異なる検出スキームによる非均一な検出を可能にし、全体的な検出性能を向上させます。フルデジタルフェーズドアレイシステムに基づくソフトウェアレーダー設計は、強力な拡張性とオンラインアップグレード機能を提供します。

優れた地上移動目標検出

フェーズドアレイプラットフォーム上に設計されたドップラーフィルタリングシステムにより、U216-1Sはレーダーアンテナ走査変調によって引き起こされるクラッタースペクトル拡散を完全に排除します。長期間のオンライン構成をサポートし、優れたクラッター抑制能力を提供するため、強いクラッター環境下での低速移動目標の検出と追跡に最適です。

高い信頼性

U216-1Sレーダーは、機械的な回転装置なしで動作し、機械的および電気的な問題による故障を排除します。単一チャネル動作の放物線レーダーと比較して、このフェーズドアレイレーダーは複数の並列チャネルで動作し、一部のチャネルが故障した場合でも正常な動作を保証し、ミッションの信頼性を向上させます。

簡単な設置と操作

モジュール設計とシンプルな構造を特徴とするU216-1Sレーダーは、回転ジョイントなしで簡単に設置でき、さまざまな設置条件に適応できます。レーダーアレイインターフェースは、電源とネットワーク接続のみが必要で、簡単です。目標の位置と特徴情報は、操作が簡単で習得しやすいユーザーフレンドリーなターミナルソフトウェアを介して出力および表示されます。

技術仕様

項目	仕様
動作システム	フェーズドアレイシステム（方位角位相スイープ）
動作モード	パルスドップラー
動作周波数	Sバンド（5つの動作周波数ポイント）
最大検出範囲	4〜6km（ドローンRCS≈0.01平方メートル）
最小検出範囲	≤ 100m
検出範囲	方位角カバレッジ：360° 仰角カバレッジ：40°
検出速度	0.5m/s〜45m/s
測定精度	距離精度：≤ 10m 方位角精度：≤ 1.0° 速度精度：≤ 0.5m/s -45m/s
データレート	検索：≤ 2秒
データインターフェース	RJ45、UDP
電源	AC 220V
消費電力	≤ 200W
動作環境	動作温度：-40ºC〜+55ºC 保管温度：-45ºC〜+65ºC 防水等級：最低IP66
寸法	782mm * 549mm * 198mm（アンテナ）
重量	≤ 60kg（PTZを含む）

検出範囲条件：歩行者または車両（船舶）の場合、半径方向速度が0.5m/s以上、誤警報確率は10⁻⁶、検出確率は0.8です。
