Permitir a detecção, rastreamento, classificação e resposta simultâneas a ameaças de drones civis
Sistema avançado de radar de vigilância aérea de detecção de drones 3D para monitorização abrangente do espaço aéreo terrestre e de baixa altitude.
Visão geral do produto

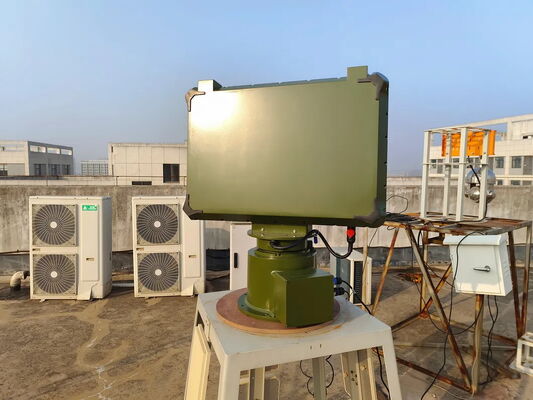

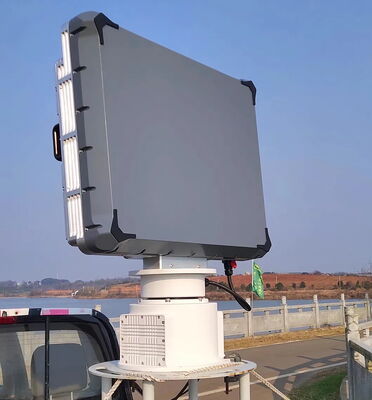

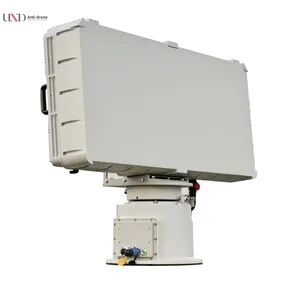

O radar de vigilância aérea U216-1SR-1S5K-3D de banda S emprega tecnologia de matriz ativa digital com design modular e fino.,DBF (formamento de feixe digital) e projeto de integração analógica-digital, este sistema oferece desempenho de detecção estável, alta precisão e custo-eficácia.Serve como um excelente radar de detecção de alvos em movimento no solo para áreas-chave de monitoramento., fornecendo informações sobre os alvos em tempo real, precisas e contínuas para os sistemas de vigilância.
Destaques técnicos
- Sistema totalmente digital de tecnologia de matriz activa em fase com receção e transmissão de tecnologia DBF
- Tecnologia T/R digital e projeto de integração RF e digital altamente integrado
- Detecção adaptativa de alvos em movimento e supressão da confusão doppler
- Tecnologia de rastreamento de estabilização para alvos em movimento no solo
Características fundamentais
Tecnologia Avançada
O radar U216-1S utiliza um sistema de matriz de fases com varredura de fase unidimensional, permitindo a varredura elétrica em azimute para apontar feixes flexíveis e rápidos sem inércia.Suporta detecção não uniforme com esquemas diferentes para várias regiões para otimizar o desempenho geral de detecçãoO design de radar de software baseado no sistema de matriz digital em fases completo oferece uma forte expansão e capacidade de atualização online.
Excelente detecção de alvos em movimento no solo
Equipado com sistema de filtragem doppler projetado em tecnologia de matriz em fase, o U216-1S elimina completamente a difusão do espectro de confusão causada pela modulação de varredura da antena.Capaz de configuração online a longo prazo com supressão de desordem reforçada, se destaca na detecção e rastreamento de alvos em movimento a baixa velocidade em ambientes de grande confusão.
Alta confiabilidade
Sem equipamento rotativo mecânico, o U216-1S elimina falhas devido a problemas mecânicos e elétricos, garantindo maior confiabilidade.Este radar opera com vários canais paralelos., mantendo a operação normal mesmo se alguns canais falharem, melhorando assim a fiabilidade da missão.
Instalação e operação simples
O projeto modular com estrutura simples permite uma instalação fácil sem juntas giratórias, adaptável a várias condições de instalação.A interface do radar é direta com apenas interfaces de energia e rede para cablagem simplesA saída de informações sobre a posição e características do alvo é exibida e operada através de um software terminal fácil de usar e de aprender.
Especificações técnicas
| Ponto |
Especificações |
| Sistema de trabalho |
Sistema de matriz em fase (sueco de fase de azimut) |
| Modo de funcionamento |
Doppler de pulso |
| Frequência de trabalho |
Banda S (5 pontos de frequência de funcionamento) |
| Faixa máxima de detecção |
4 a 6 km (drones RCS≈0,01 metros quadrados) |
| Faixa mínima de detecção |
≤ 100 m |
| Faixa de detecção |
Cobertura por azimute: 360°
Cobertura de elevação: 40° |
| Velocidade de detecção |
0.5m/s ~ 45m/s |
| Precisão da medição |
Precisão de alcance: ≤ 10 m
Precisão do azimote: ≤ 1,0°
Precisão da velocidade: ≤ 0,5 m/s -45 m/s |
| Taxa de dados |
Pesquisa: ≤ 2 s |
| Interface de dados |
RJ45, UDP |
| Fornecimento de energia |
AC 220V |
| Consumo de energia |
≤ 200 W |
| Ambiente de trabalho |
Temperatura de funcionamento: -40oC ~ +55oC
Temperatura de armazenamento: -45oC ~ + 65oC
Grau de impermeabilidade: IP 66 pelo menos |
| Dimensão |
782 mm * 549 mm * 198 mm (Antenna) |
| Peso |
≤ 60 kg (incluindo PTZ) |
Nota:Condição de alcance de detecção: para pedestres ou veículos (navios) com velocidade radial não inferior a 0,5 m/s, a probabilidade de falso alarme é de 10−6 e a probabilidade de detecção é de 0.8.
