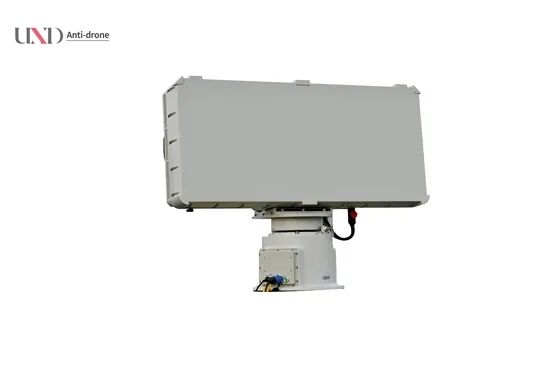

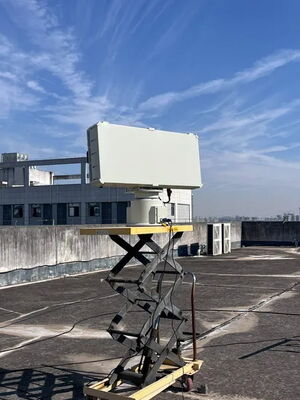

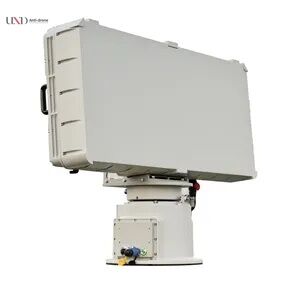

S-Band 10km Hızlı Konuşlandırma İHA Takip Hava Gözetleme Radarı
U216S-10K, hızlı konuşlandırma ve güvenilir İHA takibi için tasarlanmış gelişmiş bir S-band hava gözetleme radar sistemidir. Modüler, ince ayarlı tasarıma sahip dijital aktif faz dizili teknoloji kullanan bu radar, uyarlanabilir hareketli hedef tespiti, dijital T/R (iletim/alma) ve DBF (dijital ışın oluşturma) yeteneklerini entegre eder. Analog-dijital entegrasyon tasarımı, istikrarlı tespit performansı, yüksek hassasiyet ve uygun maliyet sağlar ve bu da onu önemli izleme alanlarında yerdeki hareketli hedef tespiti için mükemmel bir çözüm haline getirir.
Teknik Öne Çıkanlar
- Alma ve iletim DBF teknolojisine sahip, tamamen dijital aktif faz dizili teknoloji sistemi
- Dijital T/R teknolojisi ve yüksek entegre RF ve dijital entegrasyon tasarımı
- Uyarlanabilir hareketli hedef tespiti ve doppler parazit bastırma
- Yerdeki hareketli hedefler için stabilizasyon takibi teknolojisi
Temel Özellikler
Gelişmiş Teknoloji
U216S-10K radarı, azimut için elektriksel tarama sağlayan ve atalet olmadan esnek, hızlı ışın yönlendirmesi sağlayan tek boyutlu faz süpürme özelliğine sahip bir faz dizili sistem kullanır. Genel tespit performansını optimize etmek için çeşitli bölgeler için farklı tarama şemalarıyla düzensiz tespiti destekler. Tamamen dijital faz dizili sistem üzerine kurulu yazılım tabanlı radar tasarımı, güçlü genişletilebilirlik ve çevrimiçi yükseltme yetenekleri sunar.
Mükemmel Yerde Hareketli Hedef Tespiti
Faz dizili mimarisi için özel olarak tasarlanmış bir doppler filtreleme sistemi ile donatılan U216S-10K, anten tarama modülasyonunun neden olduğu parazit spektrum yayılımını ortadan kaldırır. Uzatılmış süreler için çevrimiçi yapılandırmayı destekler ve üstün parazit bastırma sağlar, bu da güçlü parazit ortamlarında düşük hızlı hareketli hedeflerin etkili bir şekilde tespit edilmesini ve izlenmesini sağlar.
Yüksek Güvenilirlik
Mekanik dönen bileşenler olmadan, U216S-10K, mekanik ve elektriksel sistemlerle ilişkili arızaları ortadan kaldırarak daha yüksek operasyonel güvenilirlik sağlar. Tek kanallı parabolik radarların aksine, bu faz dizili radar, bazı kanalların arıza yaşaması durumunda bile normal işlevselliği koruyarak görev güvenilirliğini artıran çoklu paralel kanallarla çalışır.
Basit Kurulum ve Çalıştırma
U216S-10K'nın modüler tasarımı, çeşitli kurulum koşullarına uyarlanabilen, döner bağlantılar olmadan kolay kurulum için basit bir yapıya sahiptir. Radar dizisi arayüzü, basit kablolama için yalnızca bir güç arayüzü ve ağ arayüzü ile basitleştirilmiştir. Hedef konumu ve özellik bilgileri, sezgisel ve öğrenmesi kolay, kullanıcı dostu terminal yazılımı aracılığıyla çıktı ve görüntülenir.
Teknik Özellikler
| Öğe |
Özellik |
| Çalışma Sistemi |
Faz dizili sistem (Azimut faz süpürme) |
| Çalışma Modu |
Darbe doppler |
| Çalışma Frekansı |
S bandı (5 çalışma frekans noktası) |
| Maksimum Algılama Menzili |
4-6 km (İHA'lar RCS≈0.01 metrekare) |
| Minimum Algılama Menzili |
≤ 100m |
| Algılama Aralığı |
Azimut kapsamı: 360°
Yükseklik kapsamı: 40° |
| Algılama Hızı |
0.5m/s ~ 45m/s |
| Ölçüm Doğruluğu |
Menzil doğruluğu: ≤ 10m
Azimut doğruluğu: ≤ 1.0°
Hız doğruluğu: ≤ 0.5m/s -45m/s |
| Veri Hızı |
Arama: ≤ 2s |
| Veri Arayüzü |
RJ45, UDP |
| Güç Kaynağı |
AC 220V |
| Güç Tüketimi |
≤ 200W |
| Çalışma Ortamı |
Çalışma sıcaklığı: -40ºC ~ +55ºC
Depolama sıcaklığı: -45ºC ~ +65ºC
Su geçirmezlik derecesi: En az IP66 |
| Boyut |
782mm * 549mm * 198mm (Anten) |
| Ağırlık |
≤ 60kg (PTZ dahil) |
Not: Algılama menzili koşulları, radyal hızı 0,5 m/s'den az olmayan yayalar veya araçlar (gemiler) için geçerlidir, 10⁻⁶ yanlış alarm olasılığı ve 0,8 algılama olasılığı.
